宝大仪器“高精密涂布系列”
将于2020年9月28日在上海国家会展中心7.1号馆5T251号展台进行新品发布，热烈欢迎各位莅临参观！

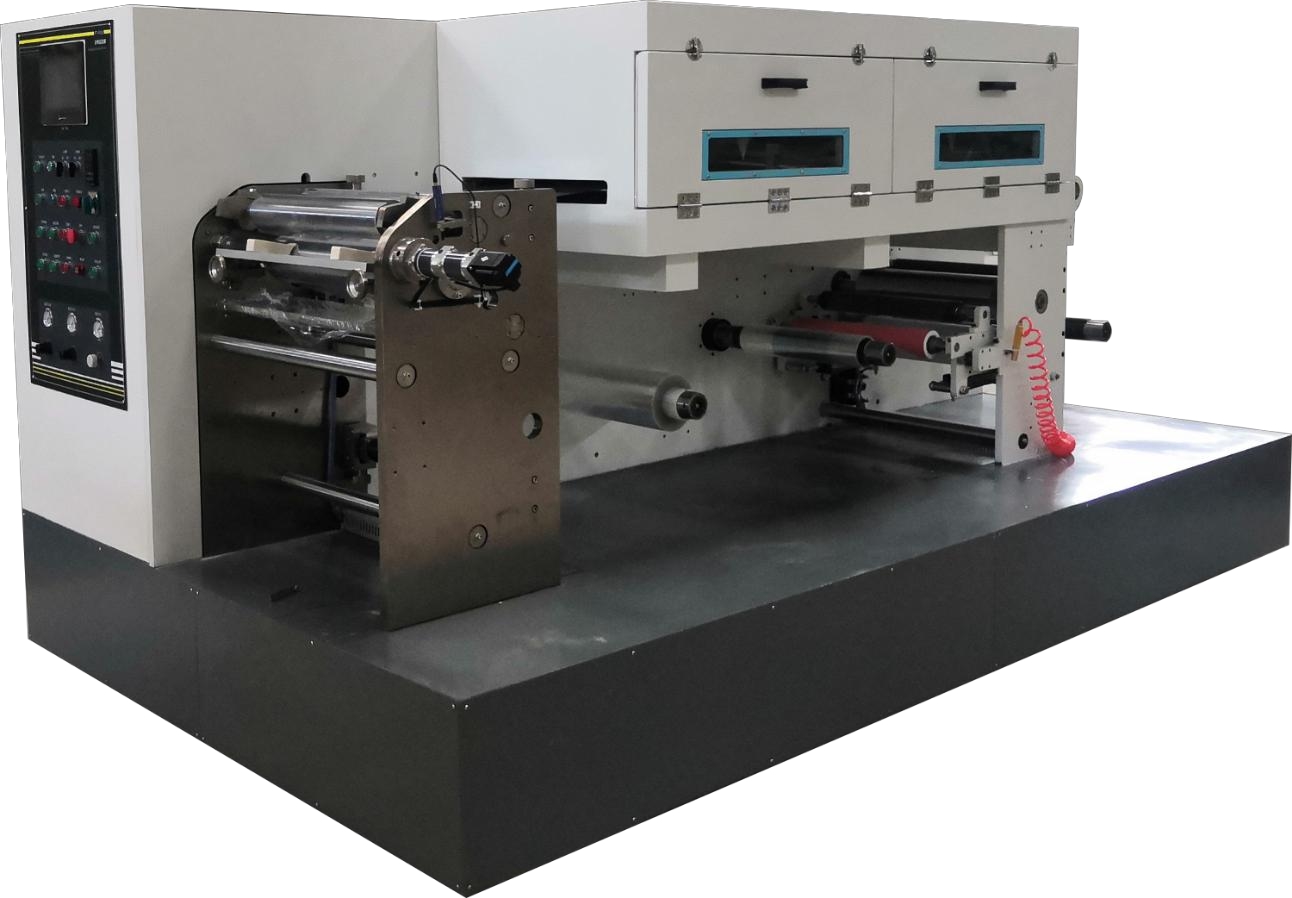

这次发布的产品是：PTX-500L 精密涂布试验机
*涂布厚度自动调节（精度可达1μm）
*涂布方式可选，可自行更换
*预留UV、贴合单元可选购
*标配2米固化烘箱
*接受个性化定制
一、
PTX-500L概况
1、 目的，实验、中试试生产产品；
2、 适宜涂布机材：PET、PE、CPP（12-188um）;铝箔、铜箔（6-50um）
3、 适宜涂布胶水：溶剂型及水性胶水；
二、PTX-500L涂布生产线主要功能及特点：
1、 主要涂布工艺：采用精密微凹逆转式涂布和逗号刮刀涂布，可适用于多种不同级别涂层上胶；
2、 烘箱整体内部全氩弧焊密封焊接，烘箱内部四周采用圆角处理，方便清洁，风嘴采用可拆卸
式风嘴；
3、 烘箱控制采用电加热，温控表自动控制温度，保证温控精准，控制精度±2℃，可控最高温
度 200℃±2℃
4、 冷却轮组采用了整组钢板制作，提高其强度和精度，保证整机运行平稳。钢柔辊的结合，贴
合橡胶轮采用硅胶包覆，材质均匀耐磨；
5、 各动力段分段张力检测及控制，保证材料张力运行平稳；
6、 机器之配备过渡轮均作平衡处理，配日本 SKC 轴承，保证其运转灵活；
7、 烘箱内部、送风管道、散热器、与热风接触部件均采用 SUS304不锈钢材质，散热器翘
片采用铝合金材料；
8、 主传动电机：牵引、涂布、冷却、收卷、烘箱传动采用伺服电机，放卷采用磁粉被动放卷。
9、 主压缩空气管道整体镀锌管式，安全防爆
三、PTX-500L涂布生产线主要技术参数：
1、涂布有效宽度：500mm
2、辊轮轮面宽度：550mm
3、机械速度： MAX15m/min
4、生产速度：0.2～12m/min（根据涂布工艺而定）
5、主放卷最大直径： φ500mm
6、主收卷最大直径： φ500mm
7、主收放卷气涨轴最大承重：最大卷重 200Kg;
8、纸管内径
：3 英寸（键条式气涨轴）
10、张力控制精度: ±0.2kg（正常生产），±0.3kg（升降速及接换卷）
11、机械总功率：约 36Kw（最终依设备说明书为准）
12、电源规格：3 相 5 线制、50Hz、380V±10％配有伺服稳压器
13、压缩空气：≥0.6Mpa（客户自备螺杆式空压机）,供气量 1 立方/小时
14、涂布烘箱长度：2M/节
15、加热方式：电加热
16、设备走料流向：面对操作侧左边主放卷右边收卷（从左向右）
