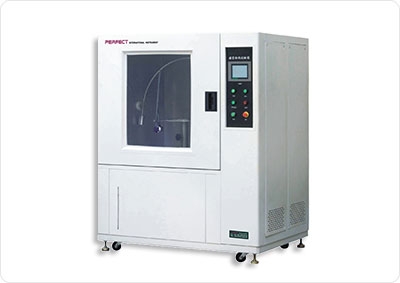

2050淋雨试验箱产品用途：
本淋雨试验箱主要用于电子电工产品考核外壳和密封件在水试验后或在试验期间能否保证设备和组件良好的工作性能。
2050淋雨试验箱特点：
第一：机台驱动器采用伺服电机，可编程控器完成，精准度即可靠度比同行业高出几倍
第二：试验过程全程水软化系统，多重过滤，达到真正100％循环用水
第三：宽敞的视窗有效在试验全过程有目视效果
第四：任意摆管角度直接点触输入，方便直观无需手动调节
第五：有效角度可达10°－320°
品名型号
PT-2050A
PT-2050B
PT-2050C
工作室尺寸(mm)
800×800×800
1000×1000×1000
1500×1500×1500
外观尺寸（mm）
1020×1200×1000
1220×1400×2000
1700×1900×2500
摆管半径
R375mm/500mm
摆管孔径
φ16 mm
喷水孔直径
φ0.4 mm/1.2mm，配装孔衬套，采用激光打孔
喷水孔间距
50mm/12.5mm
摆管摆角幅度
0～180°，可调
摆速调节
0～60°/S,可调
试验台高度
200mm
实验台转速
1～17r/min,无级调速
淋水压力
约80Kpa/98kpa
定时时间设定范围
0～999h
水 源
当地清洁的自来水
外壳材料
优质碳素钢板，四周板材焊接加强筋，防止在震动时有噪音。表面磷化静电喷塑处理。
内胆材料
SUS304不锈钢
箱门
钢化玻璃门，便于观测试验箱体内被测试样状况;
摆管
采用不锈钢管制作，半径为400mm，在整个圆周上每50mm均匀分布若干个喷咀。驱动装置采用步进电机来调节摆管的摆速、角度，可直接在人机界面中设定。
旋转工作台
台面为PVC硬质板（耐腐蚀）,由电机带动蜗轮减速旋转，用变频器调速，调整在合适的转速，可直接在人机界面中设定转速。
喷嘴
可拆式专用喷嘴，采用铜材制作，经过特殊加工而成，每个喷咀的喷淋方向可以调节（45°范围内），最后调节好的喷咀可以调节成一个平 面，对着同一个中心点。
供水箱
不锈钢制储水箱，配有水质过滤器，排水阀
下水道
设计在箱体底部以能迅速排放，不产生积水。
控制系统
可编程控制器 +人机界面
变 频 器
松下变频器
电器元件
法国“施奈德”交流接触器
水 泵
高压水泵（进口格兰富）
控 制 器
ASK彩色触摸屏
减速机
转台电动机（松下电机）
满足标准
符合IEC60529、GB4208，DIN40050-9，ISO20653等标准， 试验功能(IPX9K)用于外壳防护等级IEC(IP补充码加强型试验)之电产品检验，依DIN40050之标准中相关的规格承制
