宝大PT-1198小型拉力试验机产品使用说明书
前言:
近期,接到不少用户来电或在线反应,之前公司提供的说明书因为时间太久找不着了,或者是电脑换了,资料丢失等(10多年前的说明书大部分为纸质版图册和光碟),希望我们再提供一份。售后部门接到客户反馈后,第 一时间查询系统,并把说明书回复给客户,在此也收获到了客户可爱的大拇指!
尊敬的客户:
首先感谢您选用宝大仪器公司的产品,为了帮助您完全地掌握与保护您的仪器,我们建议您在第 一次使用前请首先阅读并深入理解本说明书。与以往一样,宝大仪器公司向顾客提供壹年的质量保证和完善的售后服务,如果您在使用过程中发现什么问题,请及时与我们联系。
再次衷心感谢您的信任与支持!
第 一章 安全须知
1.安装前须知
请在开机使用前仔细阅读本说明书,可使您对仪器功能及使用注意事项有完整的认识,以避免不必要的人为故障。
1.1用户在使用本仪器前,须详细阅览本说明书;
1.2用户在打开包装后,应详细检查仪器是否有因运输而导致的损坏;
1.3用户应严格按照说明书给出的试验方法进行试验操作;
1.4用户应在本仪器所给出的试验参数范围内进行仪器操作;
1.5仪器长期停用,在通电之前请检查绝缘电阻。仪器安全接地,控制系统中各接点必须接触良好。
2.操作注意事项
2.1设定上、下极限安全开关之设定环, 因夹具不同,上、下极限安全距离调整也不同;
2.2操作机台时, 操作人员请勿离开,注意上、下夹具不可对撞;
2.3本仪器之LOAD CELL(荷重元)为100 kgf, 请勿超负荷使用;
2.4本产品属于精密仪器,禁止在灰尘多或湿度过高场所使用;
2.5本机台因人为操作不当而造成LOAD CELL 损毁及仪器损坏须由使用单位(买方)负责。
2.6特别注明:LOAD CELL(荷重元)无法有保修期。
第二章 仪器的使用环境及正常工作条件
1.工作环境温度:20±15℃的范围内,相对湿度10%RH--85%RH、无冷凝;
2.工作环境应清洁、干燥、无振动和腐蚀性气体;
3.仪器应放置在平整的水平台面,其水平度应优于2/1000mm,周围应留有大于0.7M的空间;
4.工作环境之电源电压不超过仪器额定电压的±10%(为确保您的仪器能正常使用及延长仪器的使用寿命,建议您安装稳压电源后再使用仪器)。
注:请勿在有磁场存在的环境中使用仪器!
第三章 仪器外观及规格说明
1.仪器外观图如下:

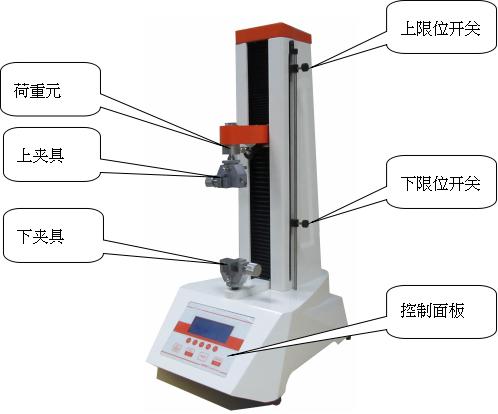

正面图1

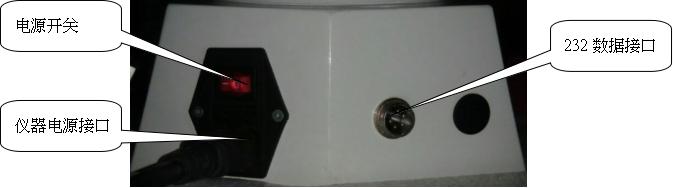

背面图2
荷重元(传感器) |
力量感应器(传感器) |
上下夹具 |
用来夹持试样 |
上下限位开关 |
保护传感器防止在操作时发生碰撞 |
控制面板 |
显示数据及各项功能 |
2.规格说明:
2.1配备功能:PT-890型力量及延伸显示器;
2.2测力分辨率:1/10000(例如200kg÷10000 = 0.02kg);
2.3测力精度:优于±1%;
2.4试验速度:0.5-500㎜/min;
2.5试验行程:350㎜(不含夹具);
2.6试验宽度:前后92㎜,左右∝;
2.7机台重量:约30KG;
2.8外形尺寸:320*480*690㎜(W*D*H);
2.9使用电源:单相,AC220V 50/60HZ 5A 。
第四章 PT-890显示器面板介绍

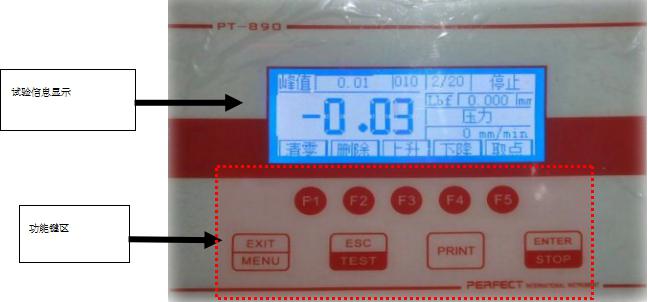

按键正面图3
1.按键功能说明:
F1~F5分别与界面中的五个按键功能相对应,即F1(清零),F2(删除),F3(上升),F4(下降),F5(取点),在其它界面中也相应对应.
清零:力量,位移清零。
删除:试验停止状态下, 删除最后一次试验结果。
上升:在主界面中,试验停止状态下按对应F3按键为慢速上升,再按一次则为快速上升.
下降:在主界面中,试验停止状态下按对应F2按键为慢速下降,再按一次则为快速下降.
取点:在主界面中,在试验开始状态下按对应F5按键,可取出过程中的数据.
ESC/TEST: 取消键/开始试验键.
EXIT/MENU: 退出键/进入系统菜单.
ENTER/STOP: 进入键/停止试验.

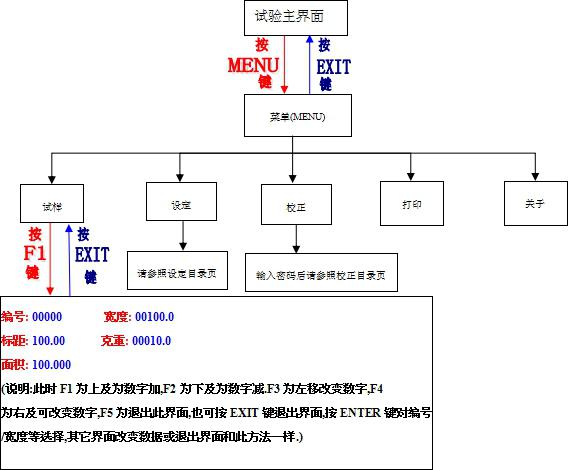

2. 基本操作流程图
2.1试样设置
注:试验测试开始前需要请对试验参数进行设置,便于数据分析和计算。
2.2控制方案设置
按F2键进入设定,按上下(F1 F2)键选择所需要项,按Enter键确认。然后点击下一步(F5)逐一设置即可,Enter键为切换键。
2.3 停机方式介绍
(1)判断力量:力量达到这一数值才开始判断力量,配合断裂百分比;
(2)断裂百分比 :50% 拉压力测试停机 力值衰减到最 大力的50%停机;
( 3)指定位移:测试时达到这一位移值就停机。
第五章 仪器常见故障现象及处理方法
当仪器发生故障及动作异常时,请参阅本项“简易故障排除”找出故障原因并处理。当故障现象不符合下列任何项目或者是严重故障、零件损坏时,请与本公司联系。
1. 问题1:打开电源开关时系统无电源供应?
1) 请先检查本系统电源插头是否确实插入插座,有无松脱,如松脱请确认接上;
2) 检查插座电压是否正常,如不正常请使用稳压器稳定电压;
3) 检查仪器电源开关是否能正常作动,如不正常请通知本公司;
4) 检查仪器后方保险丝是否损坏,如损坏请按原规格更换新的保险丝;
2. 问题2:仪器动作时产生异常震动与杂音?
1) 仪器使用平台是否平稳,如不平稳,请调整;
2) 检查仪器各部螺丝是否松脱,如松脱,请将螺丝旋紧;
3. 问题3:试验之数据异常?
1) 请先确定“试片”夹持是否正确,如无,请正确夹持;
2) 请检查“力量传感器”设定是否正确,如无请参阅操作说明,设定完成;
3) 请在试验开始前用手轻触“力量传感器”并观察显示器屏幕上之力量显示框数值是否有变化,如无,则“力量传感器”可能已损坏需更换新的传感器,请与本公司联系检查或更换。
第六章 仪器的日常维护与保养
1. 仪器保养方法:
1) 外壳:
本机台外部铝座皆经过高级烤漆处理,故仅需以干布擦拭,去除灰尘即可。如长时间不使用,请以外罩遮盖。
2) 机构:
本机台机构皆为铝材及防尘罩所遮盖,在一般使用状态下,无须保养。
3) 夹具:
本机台所附夹具皆经电镀处理,在一般使用状态下仅需以干布去除灰尘即可,如长时间不使用请以干净棉布沾上少许防锈油在夹具表面擦拭即可。
4) 机台非烤漆部份:
本机台非烤漆部份皆为不锈钢或经电镀处理,绝不生锈,故在一般使用状态下
仅需以干布去除灰尘即可,如长时间不使用请以干净棉布沾上少许防锈油,在机台非烤漆部份表面擦拭即可。
2. 清洁方法:
为了保证仪器外观的整洁,请定期使用软布清洁仪器。对于顽固的污渍可以用比较柔软的布蘸温和的清洁剂来去除。不要使用强力清洁剂如苯、丙酮、稀释剂或者研磨清洁剂来擦拭,以避免对外壳造成损坏。为了安全起见,请在清洁仪器前将外部电源切断。
3. 保养注意事项:
1) 仪器的工作环境与条件应完全符合规定要求,包括室温、相对湿度、电源电压、安装基础(机台周围一般要求无震动、无腐蚀性介质、无较强电磁场干扰),另外有些仪器对环境还有特殊的要求,应严格按照使用说明书进行维护与保养;
2) 在使用前后应保持清洁且切忌碰撞;
3) 久不使用试验仪器时,宜定期插电开动;
4) 仪器应由专人负责,试验时应严格按照操作规程进行,严禁做超出试验范围的试验,试验完毕应使仪器恢复到初始位置,以确保下次试验正常进行;
5) 应定期对仪器进行清洁、检验,需校准的仪器应校准,以保证仪器的精度;
6) 仪器在不使用的时候,应采取适当的保护措施,如长时间不用,再使用的时候应重新检验后方可使用;
7) 有关校正方面:
定期校正:根据国家计量法的相关规定,一般校正周期为一年;
以上为小编分享的部分老款小型拉力试验机的使用说明书,供大家参考参考,目前宝大所有的试验机产品统一采用简单式操作系统,并在打包出货前随同一份说明书的移动U盘备份件,让您操作更加省心,当然如有新老客户遗失了产品说明书或忘记操作,也不用担心,请联系我们的客服人员,我们将第 一时间为您解决。
