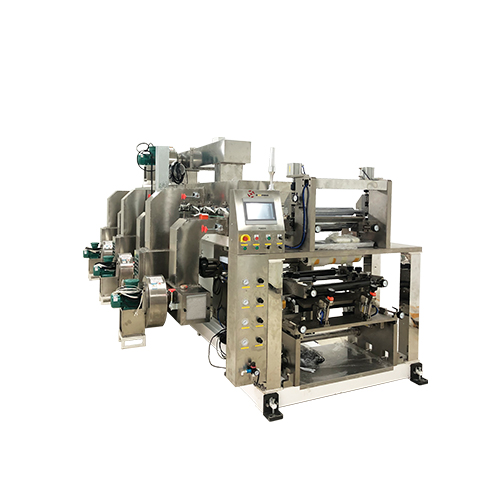

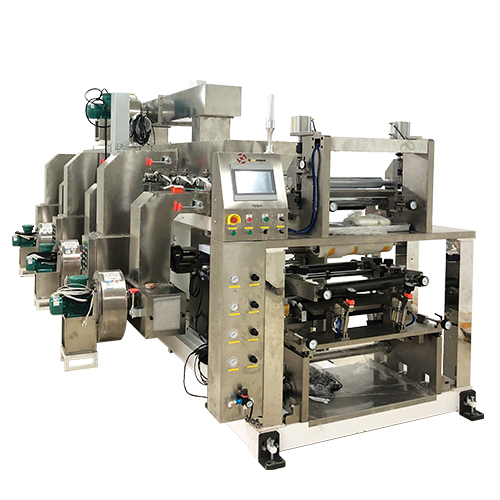

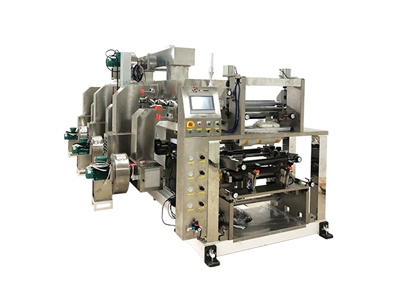

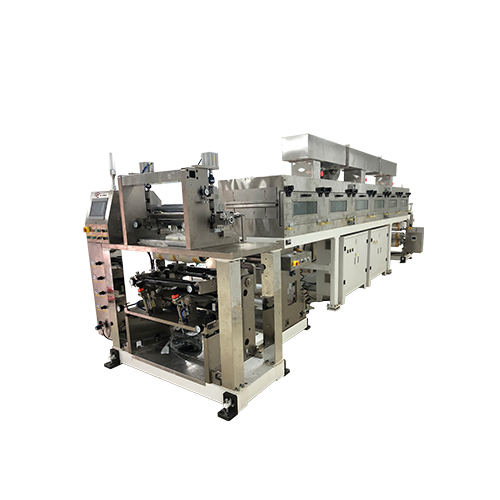

PTX-500H热固精密试验涂布机

名称:PTX-500H热固精密试验涂布机
详细信息 :

PTX-500H热固精密试验涂布机概况:

1. 目的:为实验室研发专门设计生产。

2. 适用基材:PET、PE、PVC、CPP

适宜涂布胶水:溶剂型及水性胶水;
二、 涂布生产线主要功能及特点:

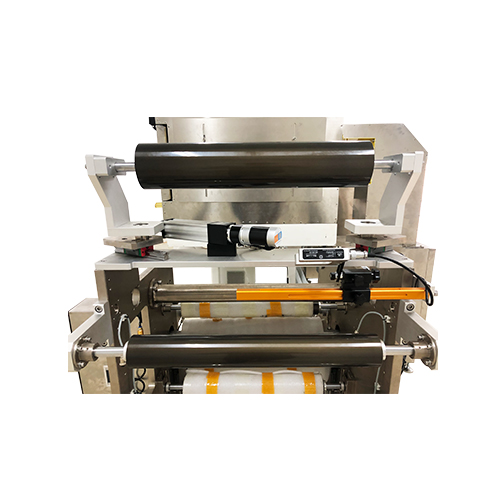

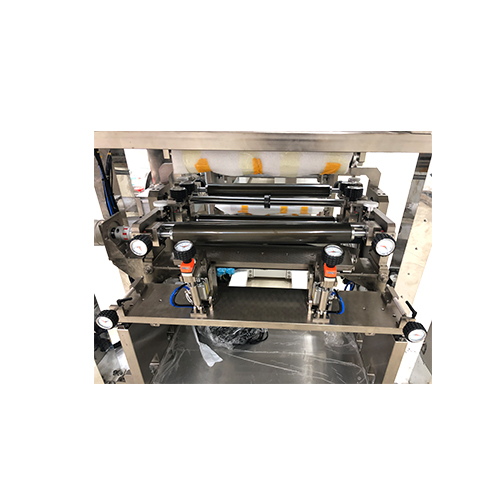

主要涂布工艺:采用精密微凹逆转式涂布和逗号刮刀涂布,可适用于多种不同级别涂层上胶;
烘箱整体内部全氩弧焊密封焊接,烘箱内部四周采用圆角处理,方便清洁,风嘴采用可拆卸式风嘴;
烘箱控制采用电加热,温控表自动控制温度,保证温控精准,控制精度±2℃,可控最高温度200℃±2℃
冷却轮组采用了整组钢板制作,提高其强度和精度,保证整机运行平稳。钢柔辊的结合,贴合橡胶轮采用硅胶包覆,材质均匀耐磨;
各动力段分段张力检测及控制,保证材料张力运行平稳;
机器之配备过渡轮均作平衡处理,配日本SKC轴承,保证其运转灵活;
烘箱内部、送风管道、散热器、与热风接触部件均采用SUS304 不锈钢材质,散热器翘片采用铝合金材料;
主传动电机:牵引、涂布、冷却、收卷、烘箱传动采用伺服电机,放卷采用磁粉被动放卷。
主压缩空气管道整体镀锌管式,安全防爆


三、主要技术参数

1. 导辊辊面宽度:600mm

2. 涂布有效宽度:500mm

3. 机械速度:12m/min

4. 生产速度:1-10M/min

5. 放卷直径:Max Ø400mm

6. 收券直径:Max Ø400mm

7. 涂布方式:逗号刮刀涂布+微凹逆转涂布

8. 张力控制精度:±0.2Kg

9. 收放卷轴安装方式:悬臂式

10. 纸管内径:3英寸(键条式气涨轴)

11. 烘箱长度:6米 (2米×3节)

12. 烘箱温度范围:常温+5℃ -150℃(温度精度:±2℃ )

13. 加热方式:电加热

14. 过辊:直径:Ø80mm(钢辊镀铬,硬度900HV,动静平衡,启动力小于5g)

三、主要配置说明

序号

名称

品牌

1

PLC

欧姆龙

2

变频器

英威腾

3

伺服电机

松下

4

人机界面

昆仑通泰

5

温控表

欧姆龙

6

空气开关

施耐德

7

小型断路器

施耐德

8

接触器

施耐德

9

中间继电器

施耐德

10

按钮

施耐德

11

气动元器件

亚德客

12

张力传感器

博信

13

重要轴承

NSK
