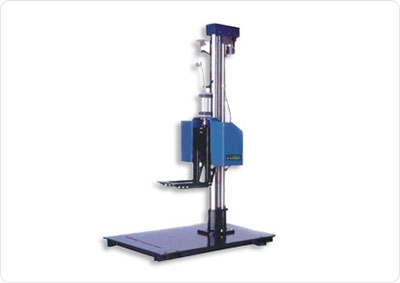

PT-8071跌落试验机

DROP TESTER

设计标准：GB/T 4857.5

适用于包装箱，纸桶，集装袋，塑胶容器

测试产品包装后,受到坠落时之受损情况,及评估电子组件在搬动时受落下之耐冲击强度,包装容器之凌角、面均可测试；

单翼式跌落试验机测试方法：

1.面的测试：纸箱六面各作一次试验。

2.棱线的测试：纸箱的三种不同棱线各作一次试验。

3.棱角的测试：纸箱的任一棱角作一次试验。

4.箱包类测试方法必须另外参考相关厂商所制定标准。

单翼式跌落试验机结构：

1．落下原理：采用电磁式使台面瞬间脱离测试物成自由落体。

2．高度调整：采用输入方式及马达带动台面上升或下降来调整试验高度，并设有高度尺对照。

3．设有棱角、棱线辅助支持装置以利试验的操作。

单翼式跌落试验机安装：

1．使用电源：AC -220V  50~60HZ  10A

2．将本机台平置于地面上，需留有两台面张开的最大空间，

3．测试中人员远离周围以策安全。

4．使用前先用水平仪调整底座水平。

技术指标：

1、跌落高度：300-1800MM（单翼）

2、试件最大重量：100Kg；

3、试件最大尺寸：800*800*1000mm；

4、冲击面板尺寸：1700*1200*14MM；

5、电机功率：1.85kw

6、试验台外形尺寸：1700-1200-2315mm；

7、跌落误差：±5mm；

8、跌落平面误差〈1°

9、高度显示采用高精度编码器感应

10.辅助设备：   菱角菱線支援杆

11 .跌落方式：   電磁式瞬間自由落體

12、电源：AC 200~240V 50~60HZ 10A

跌落高度可自由控制，如设定500mm，就到500mm自动停机，跌落范围：300-1800mm任意设置。
